ماژول SIM800L: معرفی، ویژگی‌ها و کاربردها

1. معرفی

SIM800L یک ماژول GSM/GPRS کوچک و کم‌هزینه از شرکت SIMCom است که امکان برقراری تماس صوتی، ارسال و دریافت SMS، و اتصال به اینترنت 2G را فراهم می‌کند.
این ماژول معمولاً در پروژه‌های اینترنت اشیا (IoT)، سیستم‌های ردیابی، کنترل از راه دور، و اتوماسیون استفاده می‌شود.

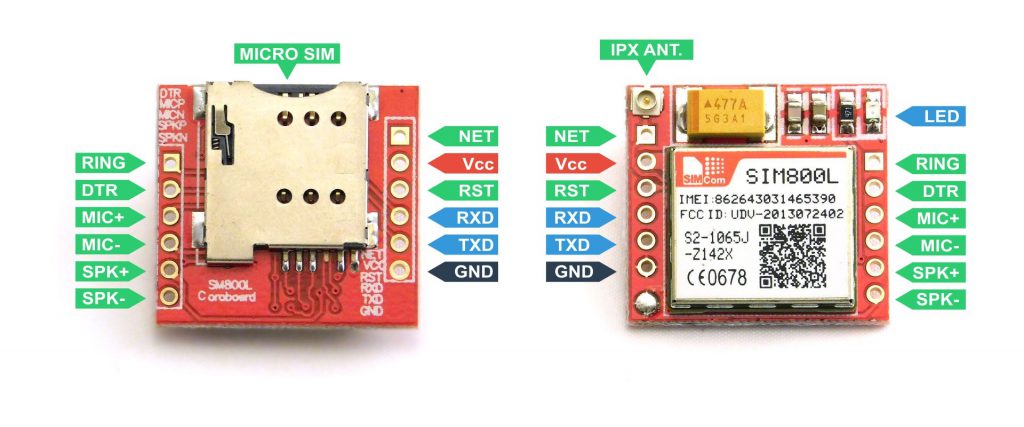

نسخه‌های آماده برددار SIM800L معمولاً شامل یک رگولاتور ولتاژ داخلی، سوکت سیم‌کارت، کانکتور آنتن، و پین‌های اتصال به میکروکنترلر هستند تا استفاده از آن راحت‌تر باشد.

2. مشخصات فنی

• شبکه‌های پشتیبانی‌شده: GSM/GPRS چهاربانده (850/900/1800/1900 MHz)

• ولتاژ کاری نسخه خام: 3.4V تا 4.4V (معمولاً 4.0V ایده‌آل)

• ولتاژ کاری نسخه برددار: 5V ورودی (به خاطر وجود رگولاتور روی برد)

• جریان مصرفی:

  • حالت آماده‌به‌کار: حدود 1–2 mA

  • حالت ارسال داده: تا 200 mA (پیک لحظه‌ای تا 2A)

• پروتکل‌های ارتباطی: UART (سریال TTL) با Baud Rate پیش‌فرض 9600

• قابلیت‌ها: تماس صوتی، SMS متنی/داده‌ای، اینترنت GPRS، کنترل از طریق AT Command

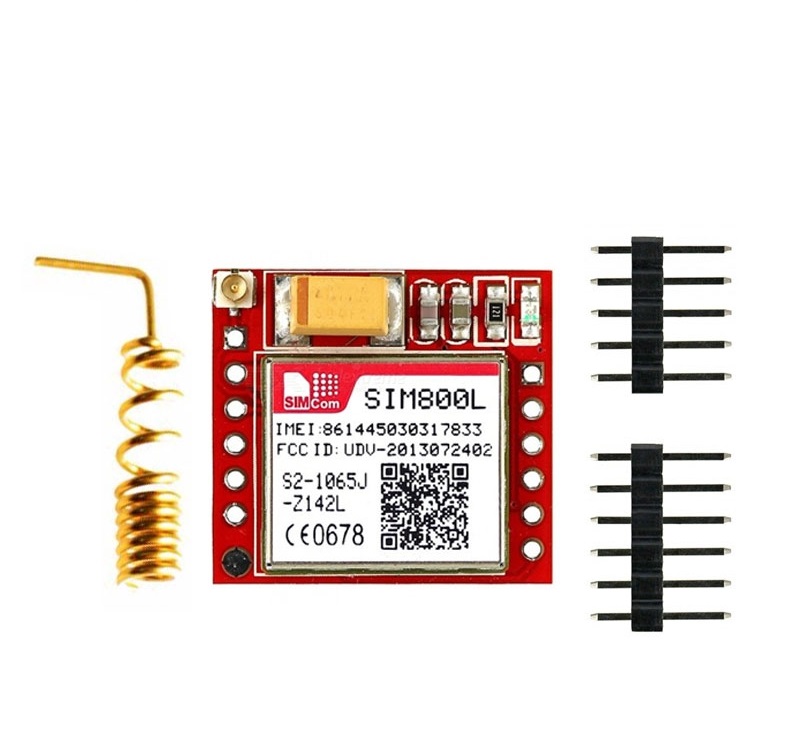

• آنتن: معمولاً آنتن سیمی یا آنتن پچ سرخود، یا کانکتور IPX برای آنتن خارجی

هر 2 ثانیه چشمک میزند

اتصال داده GPRS که درخواست کرده‌اید فعال و در حال کار است.

هر 3 ثانیه چشمک میزند

ماژول با موفقیت به شبکه تلفن همراه متصل شده و آماده ارسال/دریافت پیامک و تماس تلفنی است.

3. مزیت نسخه برددار SIM800L

در نسخه ماژول خام، شما باید یک منبع تغذیه دقیق 4.0V با جریان لحظه‌ای بالا فراهم کنید، اما نسخه برددار:

1. رگولاتور ولتاژ روی برد → امکان تغذیه با 5V مستقیم (مثلاً از آردوینو)

2. مدار فیلتر و دیود محافظ → حفاظت در برابر ولتاژ معکوس و نویز

3. کانکتور سیمی یا سوکتی برای آنتن → نصب و تعویض راحت آنتن

4. پین‌هدرهای آماده → اتصال آسان به بردبرد یا سیم‌کشی

4. کاربردها

• سیستم‌های ردیابی خودرو و اشیا (به همراه GPS ماژول جداگانه یا داخلی)

• کنترل از راه دور تجهیزات (روشن/خاموش کردن وسایل با SMS)

• سیستم‌های هشداردهنده (ارسال پیام یا تماس هنگام فعال شدن سنسور)

• پروژه‌های اینترنت اشیا (IoT) با انتقال داده از طریق GPRS

• اتوماسیون صنعتی یا خانگی با ارتباط موبایلی

5. نکات مهم در استفاده

1. تغذیه مناسب: حتی در نسخه برددار، باید منبع تغذیه جریان لحظه‌ای 2 آمپر فراهم کند.

2. آنتن: برای کیفیت بهتر سیگنال، از آنتن خارجی یا محل نصب با پوشش شبکه مناسب استفاده کنید.

3. AT Commandها: این ماژول با دستورات AT کنترل می‌شود. یادگیری این دستورات کلید استفاده کامل از امکانات آن است.

4. سیم‌کارت: بهتر است از سیم‌کارت بدون رمز PIN استفاده کنید یا قبل از نصب PIN را غیرفعال کنید.

5. محیط کاری: در محیط‌های دارای نویز الکترومغناطیسی زیاد، از فیلترها و خازن‌های دی‌کاپلینگ استفاده کنید.

6. قیمت و دسترسی

در بازار ایران (سال 2025)، نسخه برددار SIM800L قیمتی حدود  380 هزار تومان دارد، بسته به کیفیت برد، نوع آنتن، و برند مونتاژ.

7. جمع‌بندی

ماژول SIM800L برددار یک انتخاب عالی برای پروژه‌هایی است که نیاز به ارتباط موبایلی دارند، بدون دردسر طراحی تغذیه دقیق نسخه خام. رعایت نکات تغذیه، آنتن‌دهی و استفاده درست از AT Commandها، باعث می‌شود پروژه شما پایدار و قابل‌اعتماد کار کند.
