ماژول GPS NEO-6M

ماژول GPS NEO-6M: معرفی، ویژگی‌ها و کاربردها

1. معرفی

NEO-6M یک گیرنده GPS کوچک و کم‌مصرف از شرکت u-blox است که برای مکان‌یابی دقیق در پروژه‌های الکترونیکی استفاده می‌شود.
این ماژول می‌تواند موقعیت جغرافیایی (طول و عرض جغرافیایی)، سرعت، ارتفاع، تاریخ و زمان را از ماهواره‌های GPS دریافت کرده و از طریق پورت سریال به میکروکنترلر یا کامپیوتر ارسال کند.

معمولاً نسخه‌های آماده برددار این ماژول شامل یک آنتن سرامیکی، باتری بکاپ (برای ذخیره تنظیمات و داده‌های اخیر) و رگولاتور ولتاژ هستند.

2. مشخصات فنی

• چیپست: u-blox NEO-6M GPS

• ولتاژ کاری نسخه ماژول خام: 2.7V تا 3.6V

• ولتاژ کاری نسخه برددار: 3V تا 5V (به دلیل وجود رگولاتور روی برد)

• جریان مصرفی: حدود 30 تا 40 mA

• دقت مکان‌یابی: حدود 2.5 متر (در فضای باز و شرایط ایده‌آل)

• زمان اولین فیکس (TTFF):

  • حالت Cold Start: حدود 27 ثانیه

  • حالت Warm Start: حدود 25 ثانیه

  • حالت Hot Start: حدود 1 ثانیه

• خروجی دیتا: پروتکل NMEA از طریق UART (سریال TTL)

• سرعت انتقال پیش‌فرض: 9600 bps

• حافظه داخلی: EEPROM یا Flash کوچک برای ذخیره پیکربندی

• باتری بکاپ: برای نگهداری اطلاعات ماهواره‌ها (تسریع در فیکس بعدی)

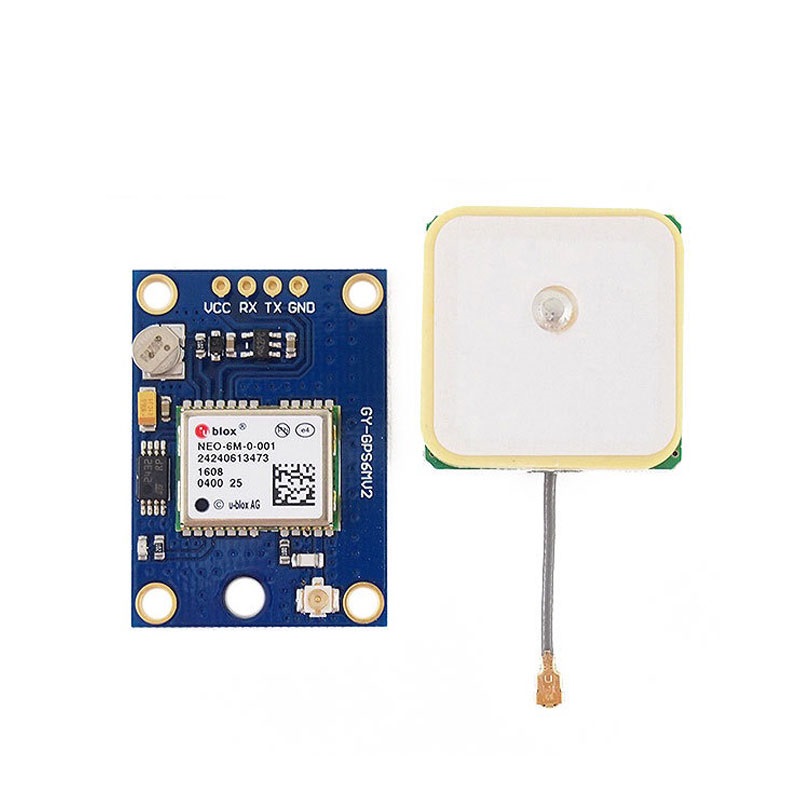

3. اجزای اصلی برد NEO-6M

1. چیپ NEO-6M → پردازنده و گیرنده GPS

2. آنتن سرامیکی → دریافت سیگنال ماهواره‌ها

3. رگولاتور ولتاژ → برای کارکرد با 5V

4. باتری بکاپ → ذخیره داده‌ها برای شروع سریع‌تر

5. پین‌هدرها → اتصال راحت به آردوینو یا میکروکنترلر

4. کاربردها

• سیستم‌های ردیابی خودرو و موتور سیکلت

• پروژه‌های اینترنت اشیا (IoT) با نیاز به مکان‌یابی

• پهپادها و ربات‌های متحرک برای ناوبری

• ساعت‌های GPS و دستگاه‌های ورزشی

• ثبت مسیر (Data Logger) برای دوچرخه، کوهنوردی، و حمل‌ونقل

• سیستم‌های هشدار مکان‌یابی اضطراری (SOS)

5. نکات مهم در استفاده

1. محیط باز: GPS برای عملکرد دقیق نیاز به دید مستقیم به آسمان دارد. داخل ساختمان یا محیط‌های شلوغ سیگنال ضعیف می‌شود.

2. آنتن مناسب: آنتن داخلی معمولاً کافی است، اما برای برد بیشتر می‌توان از آنتن خارجی با کانکتور u.FL استفاده کرد.

3. تغذیه پایدار: ولتاژ ثابت و نویز کم باعث افزایش دقت می‌شود.

4. گرم‌کردن ماژول: پس از چند ثانیه تا چند دقیقه، دقت مکان‌یابی بهتر می‌شود.

5. پروتکل NMEA: خروجی ماژول رشته‌های متنی شامل داده‌های مکان‌یابی است (مثل $GPGGA, $GPRMC) که باید توسط میکروکنترلر پردازش شوند.

6. قیمت و دسترسی

در بازار ایران (سال 2025)، ماژول GPS NEO-6M برددار با آنتن داخلی قیمتی بین 485 هزار تومان دارد.
مدل‌های اصلی u-blox دقت و پایداری بهتری نسبت به نمونه‌های کپی دارند.
