مادگی آداپتور سیمی

مادگی آداپتور سیمی: معرفی، ویژگی‌ها و کاربردها

1. معرفی

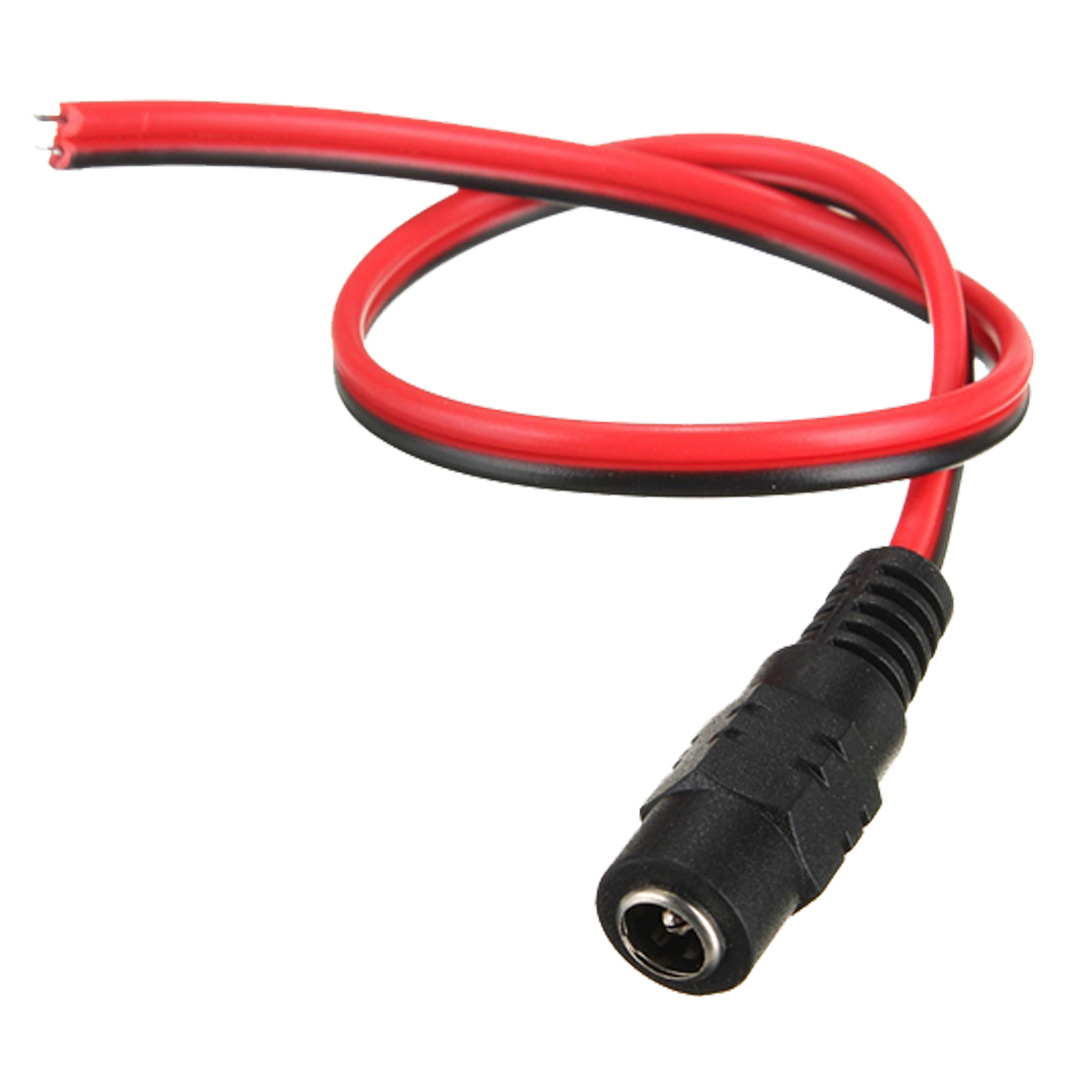

مادگی آداپتور سیمی (DC Female Jack with Wire) یک کانکتور پرکاربرد برای اتصال منبع تغذیه DC به مدارها و دستگاه‌های الکترونیکی است.
این قطعه معمولاً برای دریافت ولتاژ از آداپتورهای دیواری یا منابع تغذیه سوئیچینگ استفاده می‌شود و خروجی آن به صورت دو سیم (+ و –) برای اتصال مستقیم به مدار یا برد ارائه می‌شود.

2. مشخصات فنی

• نوع کانکتور: مادگی DC (Female)

• قطر داخلی استاندارد: 2.1 میلی‌متر (مدل 2.5 میلی‌متر هم وجود دارد)

• قطر خارجی: 5.5 میلی‌متر

• ولتاژ کاری معمول: تا 24 ولت DC (بسته به کیفیت و کابل)

• جریان قابل عبور: معمولاً 1 تا 5 آمپر (مدل‌های صنعتی بیشتر)

• جنس بدنه: پلاستیک مقاوم یا PVC

• نوع کابل: دو رشته‌ای (قرمز برای مثبت، مشکی برای منفی)

3. مزایا

1. نصب سریع بدون نیاز به لحیم‌کاری (در نسخه‌های فیش‌دار آماده)

2. سازگار با اکثر آداپتورهای استاندارد بازار

3. امکان استفاده در پروژه‌های آزمایشی و نهایی

4. جلوگیری از شل‌شدن یا قطع ناگهانی برق نسبت به اتصال مستقیم سیم

4. کاربردها

• اتصال آداپتور به بردهای Arduino، Raspberry Pi، ESP32 و…

• تغذیه ماژول‌های ولتاژ (مثل LM2596، AMS1117)

• منبع تغذیه برای سیستم‌های روشنایی LED

• دوربین‌های مداربسته (CCTV)

• پروژه‌های رباتیک و اینترنت اشیا (IoT)

5. نکات مهم در استفاده

1. همیشه قطب مثبت و منفی را قبل از اتصال بررسی کنید. بیشتر آداپتورها پین داخلی مثبت و پوسته خارجی منفی دارند.

2. اگر جریان مصرفی بالاست (بیش از 3 آمپر)، از مدل سیم ضخیم‌تر یا کیفیت بالاتر استفاده کنید.

3. در محیط‌های صنعتی یا پر لرزش، اتصالات را محکم‌کاری کنید تا جدا نشود.

4. برای کار با بردهای حساس، حتماً از رگولاتور ولتاژ یا ماژول حفاظتی بعد از مادگی استفاده کنید.

6. قیمت و موجودی

در سال 2025، مادگی آداپتور سیمی معمولی در بازار ایران قیمتی حدود 30 هزار تومان دارد.
مدل‌های صنعتی و ضدآب کمی گران‌تر هستند.

7. جمع‌بندی

مادگی آداپتور سیمی یک قطعه ساده ولی بسیار مهم در اتصال مطمئن منبع تغذیه DC به مدار است.
با انتخاب مدل مناسب از نظر سایز، کیفیت و جریان، می‌توان طول عمر پروژه و دستگاه را افزایش داد.
